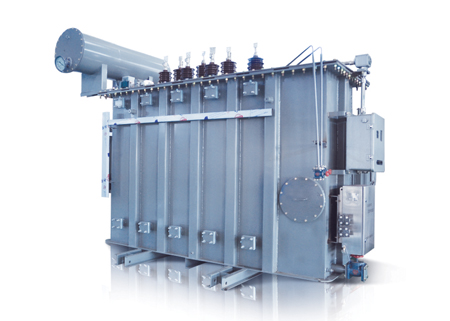

SZ11系列35kV級低損耗有載調壓變壓器

更新：2017-12-13 16:10:26??????點擊：
  •       掃碼查看手機端
產品介紹

    SZ11系列35kV級低損耗有載調壓變壓器產品介紹
    本產品符合國家標準GB1094《電力變壓器》和CB/T6451《三相油浸式電力變壓器技術參數和要求》。本產品有載調壓范圍為30±4x2.5%kV；35±3x2.5%kV，可在側借助于有載調壓開關在調壓范圍內手動、電動或自動調整電壓。因此，被應用于電壓質量要求較高的科研、大樓、賓館及企事業(yè)單位。本產品為更新換代產品，具有較好的運行經濟效益。

    SZ11系列35kV級低損耗有載調壓變壓器技術數據表

額定容量

（kVA）

Rated Capacity

電壓組合

Voltage Combined

聯接組標號

Vector-group

空載損耗（W）

No-load Loss

負載損耗（W）

75°C

Load-loss

空載電流（%）

No-load

current

短路障礙（%）

Short-circuit

Impendance

高壓

HV

（kV）

高壓分接范圍

Tapping Ranges

低壓

LV

（kV）

2000 35
 ±3*2.5%

6.3

10.5

Yd11
 2300 19240 0.80 6.5
2500 2720 20640 0.80
3150

35

38.5

±3*2.5%

6.3

10.5

3230 24710 0.72 7.0
4000 3870 29160 0.72
5000 4640 34200 0.68
6300 5630 46770 0.68 7.5
8000

35

38.5

±3*2.5%

6.3

6.6

10.5

11

Ynd11
 7870 40610 0.60
10000 9280 48050 0.60
12500 10940 56860 0.56 8.0
16000 13170 70320 0.54
20000 15570 82780 0.54
