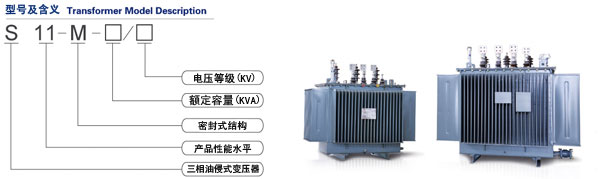

S11系列10kV-35kV級低損耗無勵磁調壓變壓器
- 掃碼查看手機端
S11系列10kV-35kV級低損耗無勵磁調壓變壓器產品介紹
該產品執行國家標準GB1094-1996《電力變壓器》和GB/T6451-2008《三相油浸式電力變壓器技術參數和要求》。
S11系列變壓器是新系列低損耗銅繞組產品，該產品采用良好的材料，在線圈器身和絕緣方面，運用新材料。
S11系列10kV-35kV級低損耗無勵磁調壓變壓器產品特點
經濟性能好
S11系列產品在S9系列的基礎上，空載損耗平均下降了30%，空載電流比S9下降70%-85%。
使用時間長
變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸。
運行高
油箱密封有關零部件進行改進。
占地面積小
S9-M、S11-M系列變壓器油箱采用波紋板式散熱器，當油溫變化時波紋板熱脹冷縮可取代儲油柜的作用，波紋板式油箱外形美觀，占地面積小。
S11系列10kV級無勵磁調壓變壓器技術數據表
|
額定容量 （kVA） Rated Capaity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載消耗（W） No-load Loss |
負載損耗（W） 75°C Load-loss |
空載電流（%） No-load current |
短路阻礙（%） Short-circuit Impendance |
||
|
高壓 HV （kV） |
高壓分接范圍 Tapping Ranges |
低壓 LV （kV） |
||||||
| 30 |
6 6.3 10 10.5 11 |
±5% ±2*2.5% |
0.4 |
Dyn11 Yyno |
100 | 630/600 | 0.80 |
4.0 |
| 50 | 130 | 910/870 | 0.75 | |||||
| 63 | 150 | 1090/1040 | 0.75 | |||||
| 80 | 180 | 1310/1250 | 0.70 | |||||
| 100 | 200 | 1580/1500 | 0.65 | |||||
| 125 | 240 | 1890/1800 | 0.65 | |||||
| 160 | 280 | 2310/2200 | 0.60 | |||||
| 200 | 340 | 2730/2600 | 0.50 | |||||
| 250 | 400 | 3200/3050 | 0.50 | |||||
| 315 | 480 | 3830/3650 | 0.45 | |||||
| 400 | 570 | 4520/4300 | 0.45 | |||||
| 500 | 680 | 5410/5150 | 0.40 | |||||
| 630 | 810 | 6200 | 0.40 |
4.5 |
||||
| 800 | 980 | 7500 | 0.35 | |||||
| 1000 | 1150 | 10300 | 0.35 | |||||
| 1250 | 1360 | 12000 | 0.30 | |||||
| 1600 | 1640 | 14500 | 0.30 | |||||
|
S11系列20KV油浸式配電變壓器技術數據表 Technical Data Of S11 Series 20K Oil Immersed Power Transformer |
||||||||
| 30 |
20 |
±5% ±2*2.5% |
0.4 |
Dyn11 | 90 | 660 | 2.1 | 5.5 |
| 50 | 130 | 960 | 2.0 | |||||
| 63 | 150 | 1145 | 1.9 | |||||
| 80 | 180 | 1370 | 1.8 | |||||
| 100 | 200 | 1650 | 1.6 | |||||
| 125 | 240 | 1980 | 1.5 | |||||
| 160 | 290 | 2420 | 1.4 | |||||
| 200 | 330 | 2860 | 1.3 | |||||
| 250 | 400 | 3350 | 1.2 | |||||
| 315 | 480 | 4010 | 1.1 | |||||
| 400 | 570 | 4730 | 1.0 | |||||
| 500 | 680 | 5660 | 1.0 | |||||
| 630 | 810 | 6820 | 0.9 | 6.0 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1350 | 13200 | 0.7 | |||||
| 1600 | 1630 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22220 | 0.5 | |||||
S11系列35kV級鐵芯無勵磁調壓變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載損耗（W） No-load Loss |
負載損耗（W） 75°C Load-loss |
空載電流（%） No-load current |
短路障礙（%） Short-circuit Impendance |
||
|
高壓 HV （kV） |
高壓分接范圍 Tapping Ranges |
低壓 LV （kV） |
||||||
| 630 |
35 |
±5% |
3.15 6.3 10.5 |
Yd11 | 830 | 7870 | 1.10 | 6.5 |
| 800 | 980 | 9410 | 1.00 | |||||
| 1000 | 1150 | 11540 | 1.00 | |||||
| 1250 | 1410 | 13940 | 0.90 | |||||
| 1600 | 1700 | 16670 | 0.80 | |||||
| 2000 | 2180 | 18380 | 0.70 | |||||
| 2500 | 2560 | 19670 | 060 | |||||
| 3150 |
35~ 38.5 |
±5% |
3.15 6.3 10.5 |
3040 | 23090 | 0.56 | 7.0 | |
| 4000 | 3620 | 27360 | 0.56 | |||||
| 5000 | 4320 | 31380 | 0.48 | |||||
| 6300 | 5250 | 35060 | 0.48 | 7.5 | ||||
| 8000 |
35~ 38.5 |
±2*2.5% |
3.15 3.3 6.3 6.6 10.5 11 |
Ynd11 | 7200 | 38480 | 0.42 | |
| 10000 | 8700 | 45320 | 0.42 | |||||
| 12500 | 10080 | 53870 | 0.40 | 8.0 | ||||
| 16000 | 12160 | 65840 | 0.40 | |||||
| 20000 | 14400 | 79520 | 0.40 | |||||
| 25000 | 17020 | 94050 | 0.32 | |||||
| 31500 | 20220 | 112860 | 0.32 | |||||
